Vous allez decouvrir ci-dessous comment fabriquer une manette sans aucun circuit imprimé pour commander deux moteurs à courant continu.

Le matériel :

Un joystick de ce type que l'on trouve chez Conrad

Des micro-rupteurs ou micro-interrupteurs également chez conrad



Le montage de la manette permettra de faire fonctionner les deux moteurs en même temps.
Ci-dessous le montage.



Sur le schéma, il faut imaginer que les points bleu et vert sont au centre du joystick.

Pour avancer il faudra appuyer sur les interrupteurs vert et rose, pour reculer violet et rose.Cela se complique pour gauche et droite, car il faut appuyer sur 4 microrupteurs à la fois, ceux placer à droite pour la droite et ceux placer à gauche pour la gauche.

Avant de coller les interrupteurs à la manette je vous conseille de bien tester.
Sur la photo, on voit bien 2 interrupteurs en haut et en bas et 4 à gauche et droite.

Sur la vue de dessous, on voit nettement les interrupteurs et l'axe central de la manette (flêche rouge).
C'est l'axe central qui viendra appuyer sur les interrupteurs. Je vous conseille de fixer ensemble les leviers des interrupteurs qui doivent être actionner en même temps, comme cela vous êtes sûr qu'ils seront déclenchés en même temps, sinon vous risquez un court circuit.

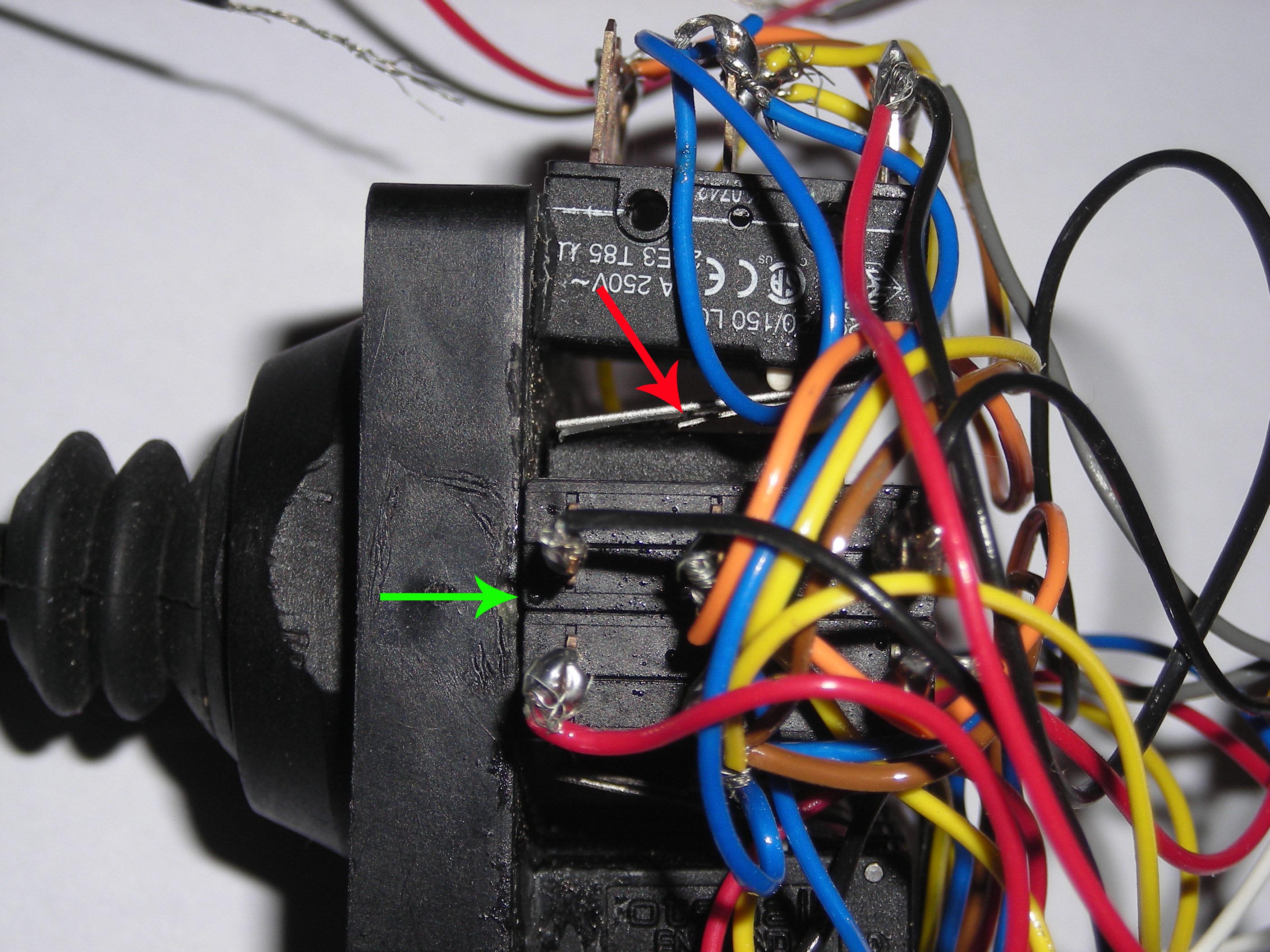

Sur la photo du dessous la flêche verte indique les points de collage à la glu des interrupteurs sur la manette. La flêche rouge montre la plaque de métal qui a permis de coller les 4 leviers entre eux. Vous pouvez également voir le sens dans lequel les interrupteurs ont été collés et qui débordent légèrement de la manette. (Pour agrandir la photo cliquez dessus)



Si vous avez des questions, contactez-moi.
